羅茨風機間隙調整技巧

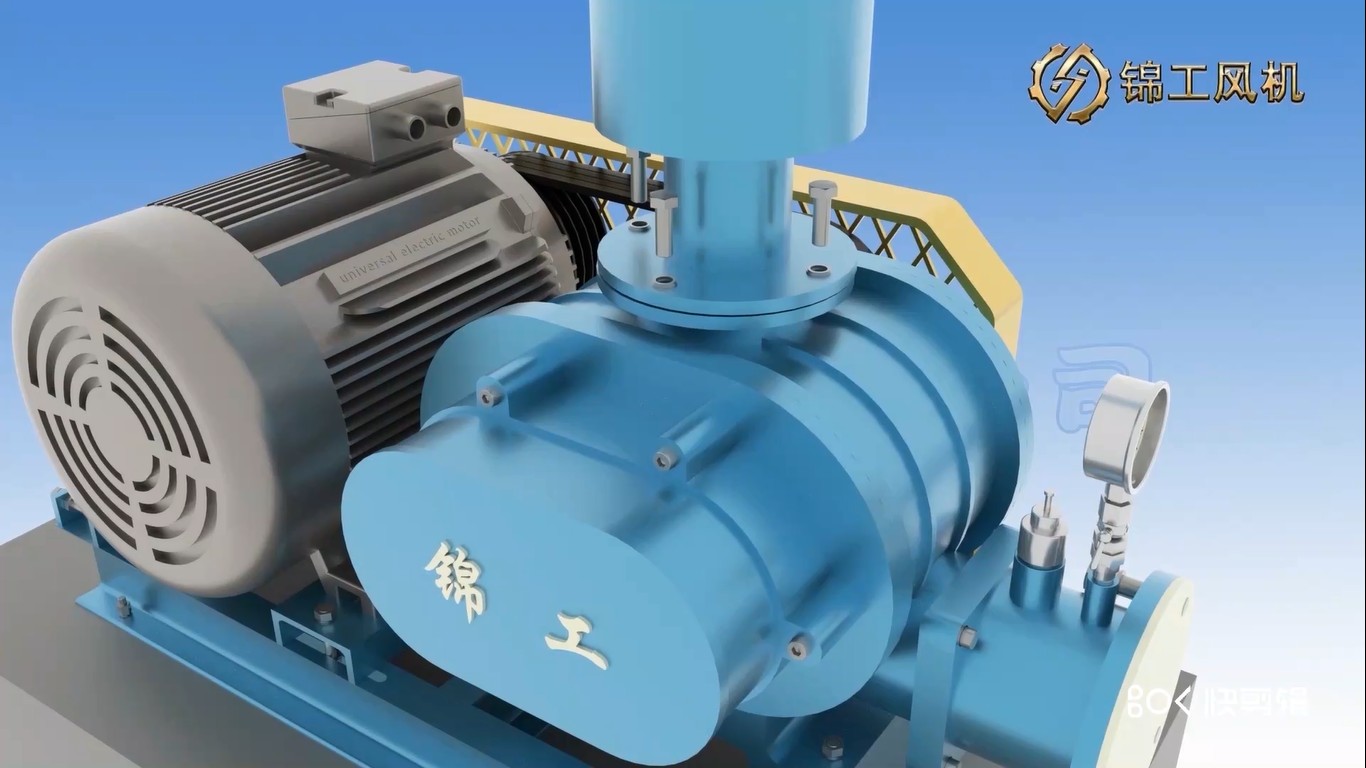

羅茨風機維修視頻教程：

一、 工作原理

羅茨風機是容積式鼓風機的一種，它由一個近似橢圓形的機殼與兩塊墻板包容成一個氣缸（機殼上有進氣口和出氣口）一對彼此相互“嚙合”（因為有間隙，實際上并不接觸）的葉輪，通過同步齒輪傳動以等速反向旋轉，借助兩葉輪的“嚙合”使進氣口與出氣口相互隔開；在旋轉過程中將氣缸容積內的氣體從進氣口推移到出氣口。

二、 裝配間隙

羅茨鼓風機的葉輪與葉輪之間及葉輪與機體之間存在相對運動，處于非接觸狀態，必須有合適的工作間隙，才能保證既有密封作用又能使風機正常運轉。

裝配間隙系20℃時的理論靜態間隙值。其能保證在額定工況下滿足動態時所需之工作間隙。為此，裝配間隙乃是保證風機性能和安全運用的重要因素。每臺羅茨風機出廠時，皆已對裝配間隙進行調整，用戶不得隨意變動。具體間隙值見下表：

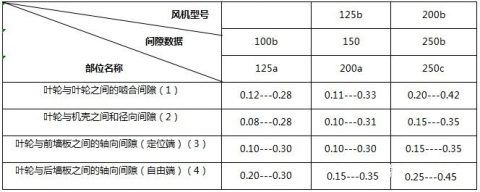

羅茨鼓風機的裝配間隙表 單位：mm

在保證羅茨風機性能及正常運行條件下,上述間隙值允許作適當調整。

三、 間隙調整注意事項

1、間隙1的調整：

擰松齒圈與齒轂緊固螺栓拆下定位圓錐銷，調節齒圈與齒轂安裝角度位置。即能達到調整間隙δ1之目的。調好間隙后，必須修正定位銷孔（或另置）后，再以圓錐銷定位。并把緊固螺栓擰緊。調整1間隙，應在葉輪360°旋轉中進行。

2、間隙2之調整

擰松機殼與墻板間的緊固螺栓，并拆下定位圓錐銷，根據具體情況，高速機殼與墻板之相對位置，以調整軒輪與機殼之徑向間隙，調妥后，必須修正定位銷孔（或另置），再以圓錐銷定位。而后用螺栓把殼體與墻板緊固到一起

3、間隙3與4之調整

在定位端墻板的軸承殼上有緊固螺釘和調整螺釘，預使3減小，而4增大，則先旋松緊固螺釘。再旋緊調整螺釘，此時葉輪向定位端墻板移動，反之，預使3增大，而4減小，則先旋松調整螺釘，再旋緊緊固螺釘，此時葉輪向非定位端墻板移動，見圖3，為保證同軸度，須在軸承座法蘭與墻板之間適當補充或減少墊片，使它們之間的空隙基本一致，并防止間隙變動如果3符合要求而4不符合要求時，可在機殼和非定位端墻板的結合面之間增加或減少紙墊。

四、拆卸1、拆卸中的注意事項（1）所有聯接件和嵌合件一律刻上配合標記，特別是齒輪。（2）不要損傷零部件，尤其是配合表面。（3）所有墊片在拆卸時，都要測定其厚度。（4）拆卸后的部件，特別是軸承應注意避免灰塵污染。（5）應采用適當的拆卸工具。（6）剛停用的風機必須等待機體及潤滑油冷卻后才能進行拆卸，以免燙傷。

2、拆卸步驟從機組上拆掉所有附件—排放齒輪箱中的油—卸下皮帶輪—卸下齒輪箱及調整螺釘—卸下齒輪—卸下軸承蓋—卸下機殼兩側墻板。五、組裝1、組裝中的注意事項（1）檢查被拆卸的零件有無損傷情況，應特別注意檢查配合部位，若發現損傷時，應進行修復或更換。（2）軸承應清洗干凈，再涂上潤滑油，在安裝軸承時，工具、手等都應清洗干凈。（3）將配合部位的灰塵徹底清除，然后涂上油。（4）密封墊如有破損或失落時，則應更換相同厚度、材質的墊片。

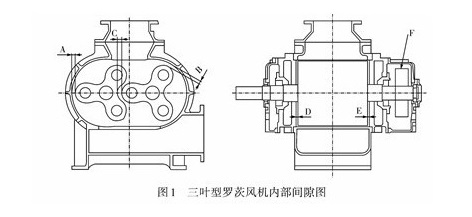

2、組裝步驟（1）將驅動側的墻板（前墻板）安裝到機殼上。（2）將葉輪部由齒輪端裝入機殼內。（3）將齒輪端墻板安裝到機殼上，注意軸向總間隙，不夠時可選配機殼密封墊。（4）組裝前后軸承。組裝前軸承時，軸承箱內應填充1/2-1/3軸承空間的潤滑脂。（5）組裝齒輪。（6）將驅動側軸承和鎖緊螺母一同裝上，裝上軸承壓蓋。（7）調整間隙，打入定位銷。（8）裝皮帶輪及其他部件。六、間隙調整1、機殼間隙的調整：是通過機殼與墻板定位銷孔來保證的，因為在拆卸風機時，一定不能損壞定位銷孔。葉輪—機殼0.20—0.395

2、葉輪—葉輪間隙的調整：將葉輪轉到間隙示意圖位置，將從動齒輪對準主動齒輪標記壓入軸上，依次裝入齒輪擋圈，止動墊片和鎖緊螺母，并將鎖緊螺母稍稍緊上。將葉輪試轉一圈，若不能轉動，將葉輪回轉以使接觸處在上，用銅棒輕輕敲打葉輪間隙部位，使齒輪和軸的錐部配合相對移動，從而達到調整葉輪間隙的目的。當葉輪—葉輪間隙符合規定值時，將齒輪鎖緊。葉輪—葉輪0.29—0.34

3、葉輪—墻板軸向間隙調整：裝配墻板時應先保證軸向總間隙C+D（調整機殼密封墊厚度），再通過前墻板上的四組調節螺釘對葉輪軸向位置進行調整，保證兩端間隙C和D的分配。葉輪—前墻板0.12—0.18葉輪—后墻板0.63—0.69擰調節螺栓時，應在壓板螺栓寧松的情況下進行，否則會損壞調節螺栓。

七、安裝皮帶輪，皮帶。

八、間隙調整后之要求，間隙調整后必須進行空負荷試運轉。
